水性耐高温漆

组成

该漆由水性耐高温树脂及颜填料组成，双组份耐高温型。A组份为树脂，B组份为粉体，配比1:1比例

特性

1、以水为分散介质，不燃，无污染；

2、不含甲笨、乙笨、二甲笨等笨系物，零VOC，无刺激性气味，对人体无毒害；

3、具有优良的耐高温性能，能耐受80度-1000的高温。

使用范围

工业领域耐高温表面的防腐蚀涂装。

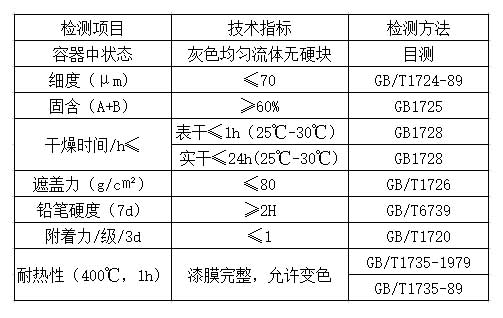

备注：

（1）以上数据是在制板时，按标准先烘烤，（标准环境下通常放置3天，即温度23±2C，相对湿度（50±5%）条件下所得；

（2）漆膜的实际干燥时间会随外界温度和湿度的变化而变化。

施工参考

基材处理：喷丸或喷砂表面处理等级Sπ3，以保证基材表面干净无浮锈，基材表面粗糙度Ra20-50（0-50微米）。基材表面不能有油，也不能用有机溶剂（比如酒精）来做表面处理。刷涂、滚凃、喷凃和浸涂坳可，漆膜不能一次性过厚，建议凃2-3遍，常温下重涂间隔时间4-6小时，气温较低时应适当延长干燥时间。

推荐采用喷凃，一般无需加水，如感觉粘度过大建议加水量控制在5%左右，以适合现场喷涂粘度为宜（粘度一般控制在20-30s25°C，涂4#杯）。备注：加水量越大越影响漆膜的干燥吋间，如果要快干效果，建议不加水。

施工条件：在空气相对湿度小于85%天气下施工，避免雨、雪、雾、大风天气作业，涂装温度为5-40°C。

施工过程：准确称取A组份和B组份，均匀搅拌后加入适量凊水，再搅拌均匀，使粘度在20-30S之间；用80-120目筛网过滤，将调好的漆加入喷枪：喷枪压力控制在0.2Mpa左右，喷涂过程自上而下，由内向外，建议配好的漆6小时内用掉。如果长时间（超过6小时）不用，要将漆液封闭好防止水分蒸发，结皮。再次使用时充分搅拌先实验确认无异常现象才能施工。

施工结束后用清水将喷枪洗刷干净，防止堵塞。

包装与储存

1、保质期12个月，阴凉通风干燥处，储存温度为5-35℃。

2、包装规格：3L，18L铁（塑）桶包装。
